扫描电子显微镜（SEM）作为现代微观分析的核心工具，以其高分辨率、大景深的独特优势，在材料、生物及地质等领域发挥着重要作用。其分析能力根植于精密的仪器构造与电子束 - 样品相互作用产生的丰富物理信号。理解 SEM 的电子光学、真空与探测系统，以及二次电子、背散射电子等关键信号的产生机制与信息特性，是正确解读形貌与成分衬度的关键。本文旨在系统解析 SEM 的构造原理与常用物理信号，为深入理解和应用该技术提供坚实的理论基础。

定义：扫描电子显微镜（Scanning Electron Microscope，SEM）是一种介于透射电子显微镜和光学显微镜之间的一种观察手段。其利用聚焦的很窄的高能电子束来扫描样品，通过光束与物质间的相互作用，来激发各种物理信息，对这些信息收集、放大、再成像以达到对物质微观形貌表征的目的。

一、核心部件与关键技术

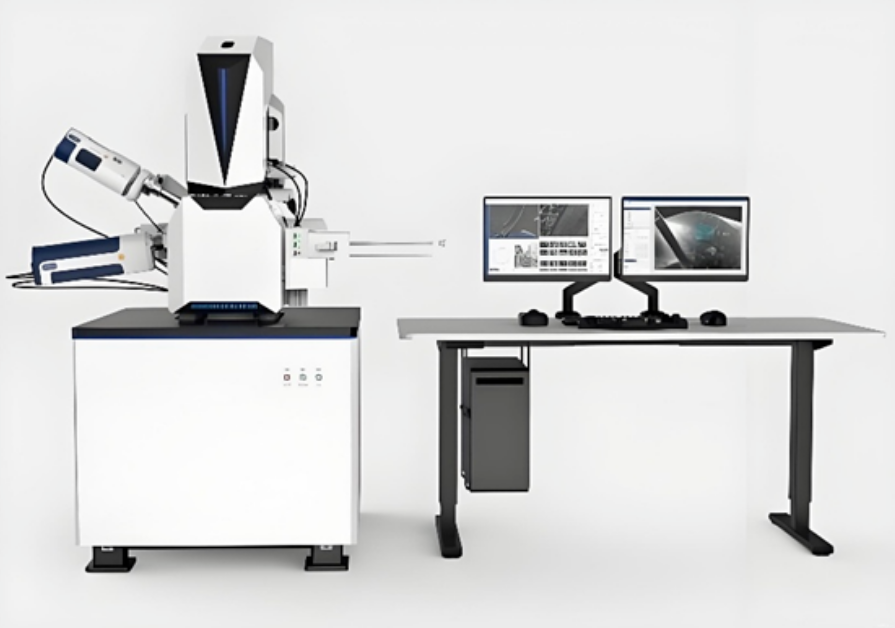

扫描电子显微镜主要由电子光学系统（电子枪、电磁透镜）、扫描系统（扫描线圈）、样品室、信号探测与处理系统、真空系统、电源与控制系统（含冷却系统）等七大系统构成。

电子枪是电子光学系统的核心，决定电子束亮度和分辨率。主要分为热电子枪（如钨灯丝、六硼化镧灯丝）和场发射电子枪（包括冷场发射和肖特基热场发射）。场发射电子枪能提供更高亮度和更小束斑，实现更高分辨率成像。

常见的探测器包括二次电子探测器、背散射电子探测器和 X 射线能谱仪（EDS）。二次电子探测器（如 Everhart-Thornley 探测器）对样品表面形貌敏感。背散射电子探测器多为固态探测器，对样品原子序数差异敏感，用于成分衬度成像。X 射线能谱仪用于微区元素定性与定量分析。

低电压成像技术通过降低加速电压（如降至 1-5kV），可减轻不导电样品的荷电效应，减少对样品的损伤，并更利于观察样品浅表面结构。环境扫描电镜技术（ESEM）允许在样品室内维持一定压力的气体环境（如水蒸气），可直接观察含水、含油或不导电的样品，无需复杂的导电处理。电子通道衬度成像（ECCI）利用背散射电子强度对晶体取向的敏感性进行成像，可用于观察多晶材料的晶界、孪晶、位错等晶体缺陷，常与电子背散射衍射（EBSD）技术联用。 能谱元素面分布分析，如 ChemiSEM 技术，能实现实时的定量元素面分布成像，将元素成分信息直接叠加在形貌图像上。三维成像与重构通常借助聚焦离子束 - 扫描电镜（FIB-SEM）双束系统，通过逐层切割和成像，实现对样品内部结构的三维重建。部分现代扫描电镜采用 “镜筒内加减速” 等技术，使电子束在抵达样品前减速，进一步减轻非导电样品的荷电，实现无需喷金镀膜的直接观察。

二、产品类型及主要型号

扫描电镜按电子枪类型可分为热发射电镜（如钨灯丝、六硼化镧灯丝）和场发射电镜（如冷场、肖特基热场）；按应用环境分类，环境扫描电镜（ESEM）允许在特定气压下直接观察含水、绝缘等特殊样品；特殊类型包括聚焦离子束扫描电镜（FIB-SEM），结合了扫描成像与离子束加工功能。

主要国际品牌及型号包括赛默飞世尔科技的 Apreo 2、Verios、Quattro ESEM、Axia ChemiSEM、Prisma E、Volumescope 2 及 Phenom 系列台式电镜，蔡司的 GeminiSEM 系列（如 450, 500, 560）、Sigma 系列（如 Sigma 500）、EVO 系列（如 EVO 10, EVO 18），日立高新的 SU8600、SU3900/5000 系列、Regulus 系列、S-3000N、S-4800，以及日本电子的 JSM-IT800、JSM-7900F、JSM-F100、JSM-7610F 系列、JCM-7000 NeoScope™台式电镜。

主要国产品牌及型号包括国仪量子的 SEM5000 系列（如 SEM5000pro, SEM5000X）、SEM4000，中科科仪的 KYKY-EM8000 系列，以及泽攸科技的 ZEM 系列台式扫描电镜。

2024-2025 年市场中标型号包括日立 SU8600、蔡司 GeminiSEM 560/360 和 EVO 10、赛默飞 Apreo 2S HiVac、国仪量子 SEM5000pro 和 SEM5000X 等。

三、实际应用案例（部分）

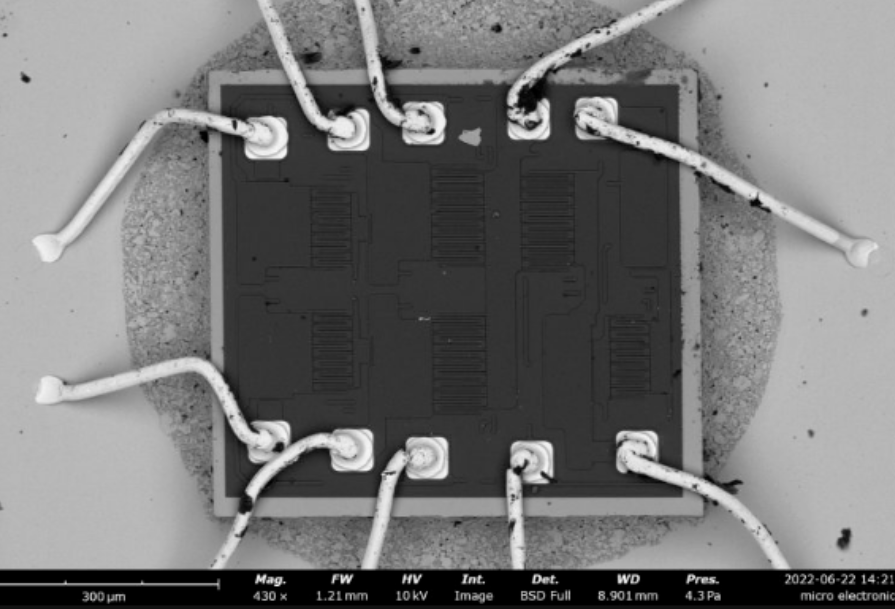

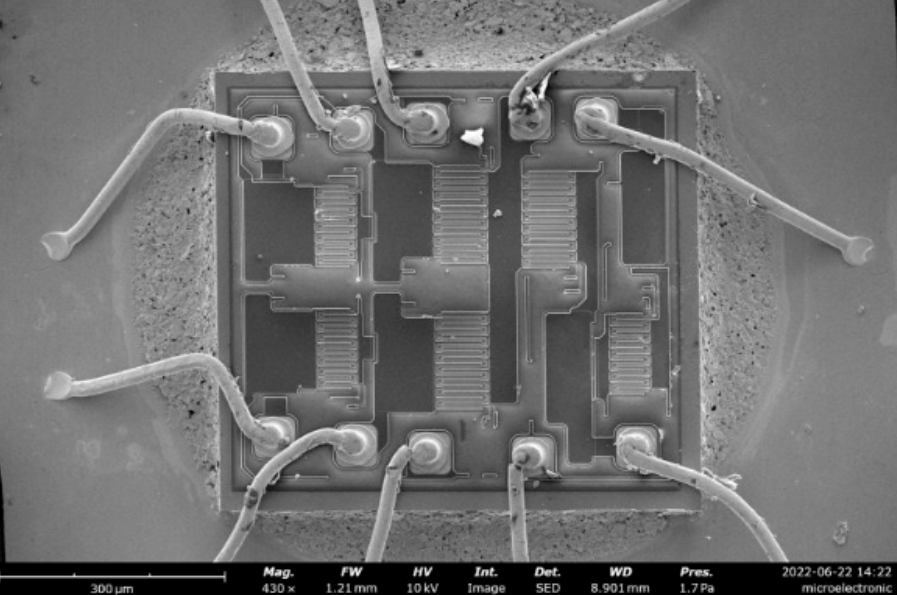

图1 标准引线键合（SOT/QFP/SOIC）

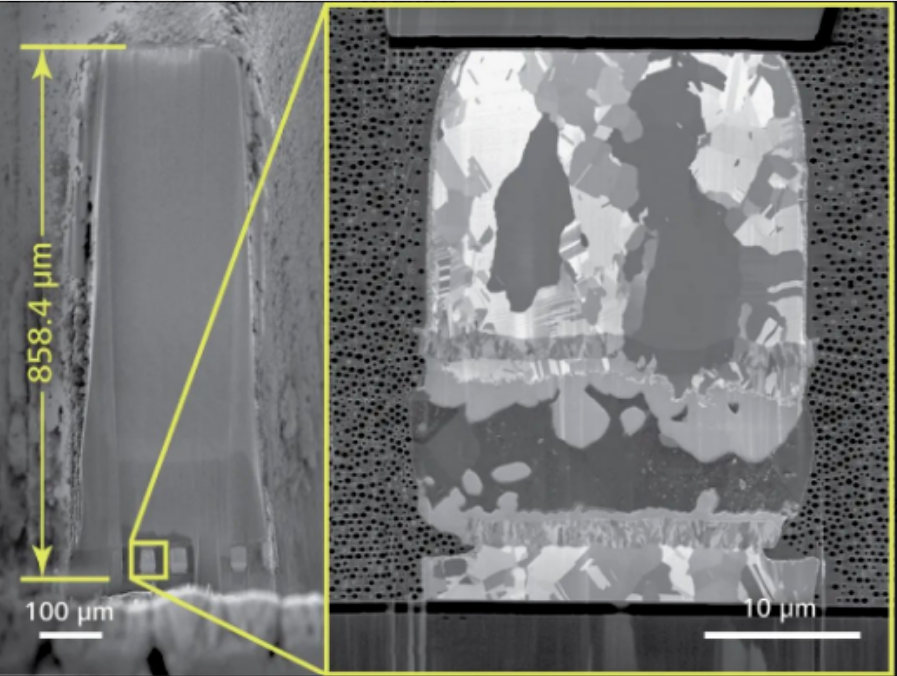

图2 铜柱凸点（Cu Pillar）+ 引线键合

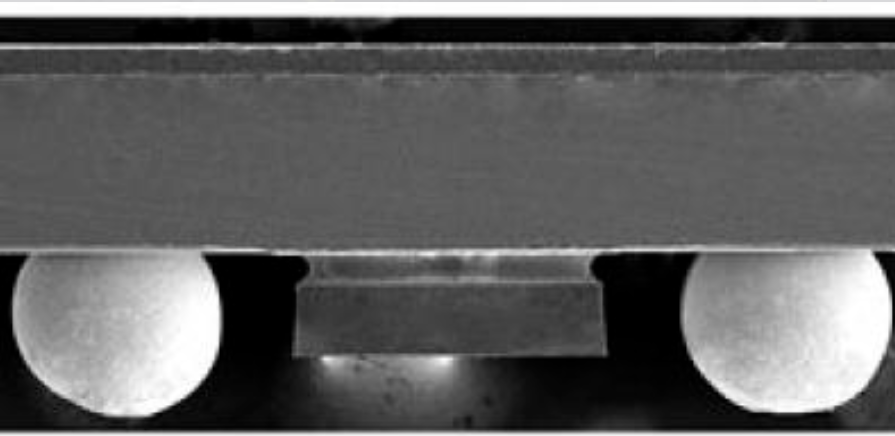

图3 普通倒装（FC on Substrate）

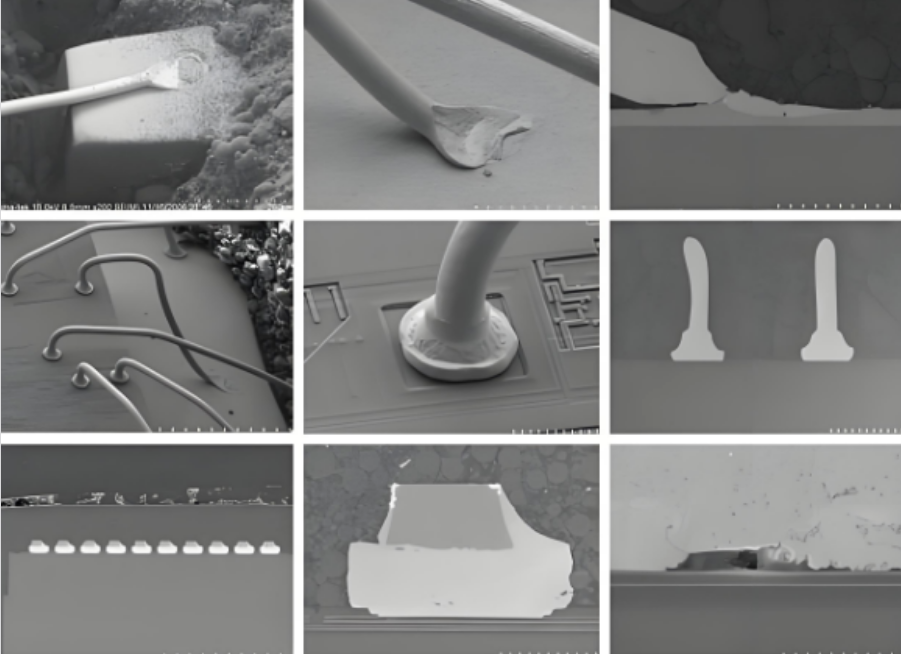

图4 打线+焊点实物图
